您知道FR4板材常规厚度及参数分类吗?

您的当前位置: 首 页 >> 新闻中心 >> 常见问题

您知道FR4板材常规厚度及参数分类吗?

发布日期:2019-12-14 作者: 点击:

       FR4覆铜板常用铜厚:0.5盎司、1盎司、2盎司,其他铜厚也有,需要咨询PCB厂家确定。一般常用的厚度:0.3mm、0.4mm、0.5mm、0.6mm、0.8mm、1.0mm、1.2mm、1.5mm、1.6mm、1.8mm、2.0mm,板材厚度误差根据板材工厂的制作能力而定。

       分类:介电常数参数、介质损耗参数、TG值参数。介电常数(Dk, ε,Er)决定了电信号在该介质中传播的速度。电信号传播的速度与介电常数平方根成反比。介电常数越低,信号传送速度越快。我们作个形象的比喻,就好想你在海滩上跑步,水深淹没了你的脚踝,水的粘度就是介电常数,水越粘,代表介电常数越高。

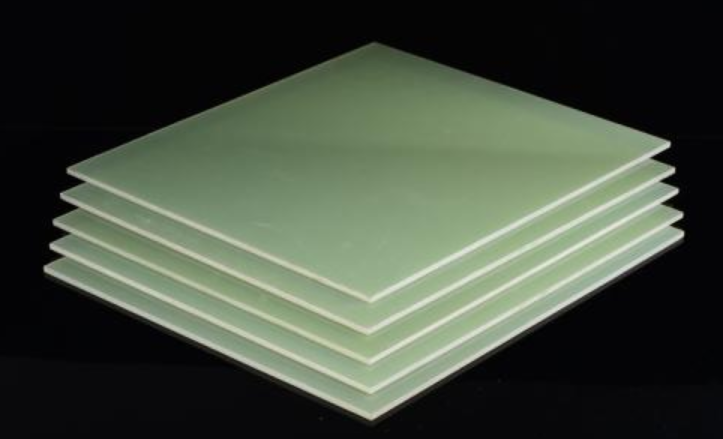

FR4

       介电常数并不是非常容易测量或定义,它不仅与介质的本身特性有关,还与测试方法,测试频率,测试前以及测试中的材料状态有关。介电常数也会随温度的变化而变化,有些特别的材料在开发中就考虑到温度的因素.湿度也是影响介电常数的一个重要因素,因为水的介电常数是70,很少的水分,会引起显著的变化.

       FR4板材介质损耗:绝缘材料在电场作用下,由于介质电导和介质极化的滞后效应,在其内部引起的能量损耗。也叫介质损失,简称介损。在交变电场作用下,电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角δ称为介质损耗角。FR4板材介质损耗一般在0.02,介质损耗会随着频率的增加而增大。

       FR4板材TG值:也称玻璃态转化温度,一般是130℃、140℃、150℃、170℃。
